Datos del producto:
|
| Solicitud: | L tipo descargador de la revista para la cadena de producción de SMT | Descripción: | L tipo descargador para el PWB del LL-tamaño |
|---|---|---|---|
| Modelo: | ULF-LL-TN | Tamaño de placa de circuito impreso: | 50*80-445*330m m |
| Características: | La vida de servicio durable y larga garantizó | Marca: | INFITEK de Infinite Automatización |
| Fiabilidad: | Para el uso industrial | embalaje: | Caja de madera/cajón |
| Garantía: | garantía de un año | ||
| Resaltar: | Descargador de revistas PCB AC 110V,Descargador de revistas PCB 30s,Línea de producción de PCB de 900 mm |
||

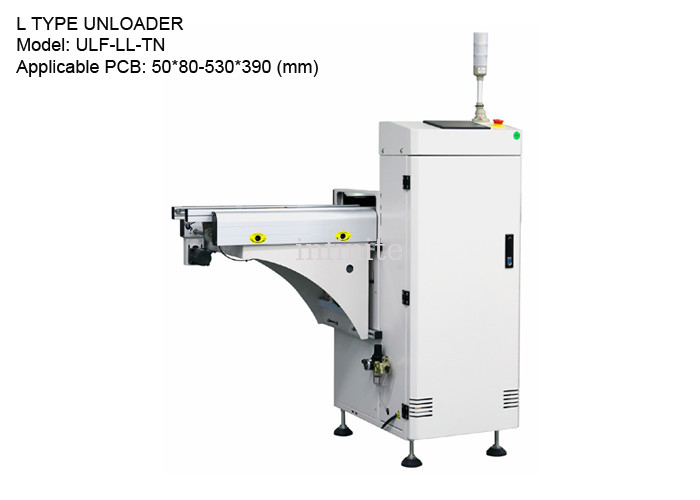

Descargador tipo L diseñado para PCB de tamaño LL, PCB de 50*80-530*390 mm |Equipo de manipulación de tableros INFITEK
El descargador tipo L INFITEK ULF-LL-TN es una máquina de descarga de PCB utilizada para ensamblar PCB después de todo el proceso en una línea de producción SMT.El descargador tipo cargador tipo L está diseñado con cargadores de PCB en el costado para ahorrar espacio a lo largo de la línea de producción.Esto es adecuado si el espacio de una línea de producción es limitado.La máquina de descarga tipo L INFITEK ULF-LL-TN es un modelo diseñado para PCB de tamaño LL.Tiene un ajuste de ancho que puede acomodar PCB con tamaños de 50*80 mm a 530*390 mm.
DESCARGADOR TIPO L
N º de Modelo.:ULF-LL-TN
PCB aplicables:50*80-530*390(mm)
Tamaño de bastidor de PCB:535*460*563(mm)
Dimensiones del equipo:1550*1550*1205(mm)
Peso aproximado.280kg.
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Este equipo se utiliza para operar la placa superior o la placa inferior de la placa de circuito en la línea de producción SMT |
| Nº de revista | Transportador superior: 1 revista |
| Transportador inferior: 1 revista | |
| PCB de alimentación de tiempo | Segundos 6 Aprox.o especificar |
| Tiempo de reemplazo de la revista | Aproximadamente 30 segundos o especificar |
| Paso de indexación | 10.20.30.40mm o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
Diagrama de operación:
