Datos del producto:
|
| Solicitud: | 2 en 1 cargador del PWB para la cadena de producción de SMT uso | Descripción: | Cargador de PCB de vacío y cargador de PCB |
|---|---|---|---|
| Modelo: | VL-XL-TN | Tamaño de placa de circuito impreso: | 50*80-530*460mm |
| Características: | Tablero desnudo de doble finalidad y cargador de doble cara del PWB | Marca: | INFITEK |
| Garantía: | Un año | Fiabilidad: | diseño de uso industrial |
| embalaje: | Cajón de madera o caja de madera | ||
| Alta luz: | Cargador de revistas SMT 530 * 460 mm,cargador de revistas 2 en 1 SMT,cargador de vacío PCB |
||

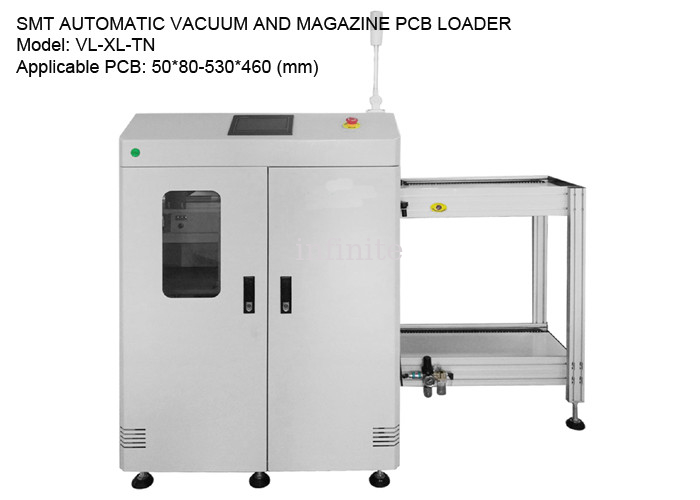

Cargador automático de PCB de vacío y revista SMT - Cargador de PCB 2 en 1, PCB de 50*80-530*460 mm |Equipo de manipulación de tableros INFITEK
El cargador de PCB de doble propósito INFITEK VL-XL-TN es un equipo de manejo de placas utilizado en la línea de producción SMT.Esta máquina de carga de PCB 2 en 1 se puede utilizar como cargador de tipo vacío para PCB de placa desnuda y cargador de revista para PCB de doble cara.Este sistema transportador SMT está especialmente diseñado para las líneas de producción SMT que producen PCB montadas en dos caras.INFITEK VL-XL-TN SMT Cargador automático de PCB de vacío y revista es el modelo diseñado para PCB tipo XL y tiene un ancho ajustable que puede cargar PCB con tamaños de 50 * 80 mm a 530 * 460 mm de tamaño máximo.
CARGADOR AUTOMÁTICO DE PCB DE VACÍO Y CARGADOR SMT
Modelo: VL-XL-TN
Tamaños de PCB aplicables: 50*80-530*460 (mm)
Tamaño de la revista PCB: 535*530*563 (mm)
Dimensiones de la máquina: 2450*1250*1250 (mm)
Peso de la máquina: aprox.320 kilos
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora. |
| Nº de revista | Transportador superior: 1 revista, Transportador inferior: 2 revistas |
| Paso de indexación | 10.20.30.40mm o especificar |
| Capacidad máxima de PCB | 400 piezas (PCB de 0,6 mm de espesor) |
| Tiempo del ciclo | Aprox.12 segundos o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
Diagrama de operación
