Máquina automática de carga SMT 530 * 390 mm 2 en 1 cargador de PCB

Cargador automático de PCB de vacío y cargador SMT - Cargador de PCB 2 en 1, PCB de 50*80-530*390 mm |Equipo de manipulación de tableros INFITEK

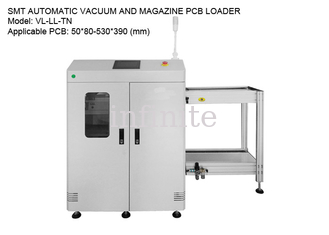

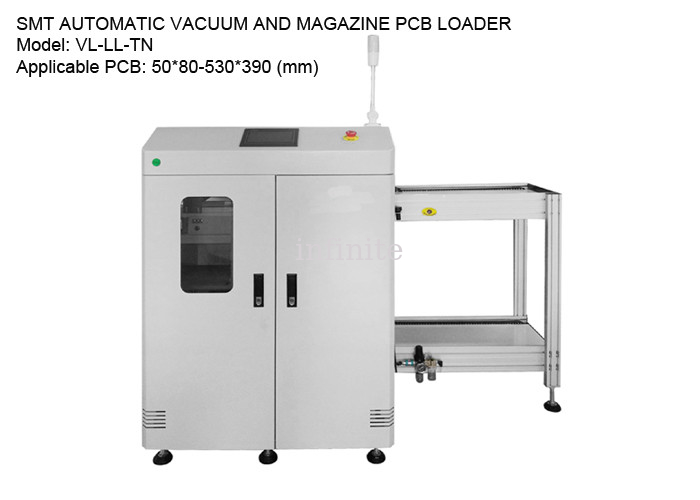

El cargador automático de PCB con cargador y vacío INFITEK VL-LL-TN SMT es un equipo de manejo de placas de doble propósito adecuado para las líneas de producción SMT que utilizan PCB de doble cara.Este cargador de PCB se puede utilizar como cargador de vacío para PCB de placa desnuda.Y si es necesario cargar una placa de circuito impreso que ya tiene un montaje en la parte superior, se puede utilizar el cargador de revistas.INFITEK VL-LL-TN SMT La máquina automática de carga de PCB de vacío y revista está diseñada para PCB de tipo LL.Se puede usar en PCB con tamaños de 50*80-530*390 mm.

CARGADOR AUTOMÁTICO DE PCB DE VACÍO Y CARGADOR SMT
Modelo: VL-LL-TN
Tamaños de PCB aplicables: 50*80-530*390 (mm)
Tamaño de la revista PCB: 535*460*563 (mm)
Dimensiones de la máquina: 2450*1110*1250 (mm)
Peso de la máquina: aprox.280 kilos

Características:

• Utiliza piezas especiales de aleación de aluminio, comprende más claramente el estado de funcionamiento de la REVISTA
• El diseño estable de la estructura de la plataforma elevadora de fundición integral ha mejorado la estabilidad del equipo
• Circuito eléctrico multifuncional y diseño de programa, rendimiento estable, garantiza la suavidad de la PCB de la placa de alimentación
• La parte superior del contenedor tiene 4 tipos de selección de PITCH, que pueden establecer la distancia de paso de la PCB de la placa de alimentación
• El indicador de trabajo LED tricolor está controlado por una interfaz hombre-máquina a color de 7 pulgadas
• Equipado con un mecanismo de posicionamiento universal para el posicionamiento de la boquilla de succión, y las puntas de absorción se pueden ajustar de acuerdo con las características de la placa PCB
• La parte de la placa de circuito impreso en la placa de succión tiene la función de levantar y quitar.
• La caja de material se transmite por la tira de plástico de la placa plana.
• Control de velocidad de la placa de empuje ajustable
• El posicionamiento de tres puntos y la sujeción neumática superior e inferior garantizan que la ubicación de la caja sea precisa
• El sistema de protección de la placa de empuje garantiza que la placa PCB no se dañe y se reduzca la pérdida del proceso
• La interfaz de comunicación SMEMA estándar se puede conectar con otros dispositivos de automatización



Diagrama de operación
