Datos del producto:
|
| Solicitud: | NG y separación automática del PWB de la AUTORIZACIÓN en cadena de producción de SMT | Descripción: | Horizontalmente máquina de NG/OK (PWB del tamaño de LL) |
|---|---|---|---|
| Tamaño aplicable del PWB: | 50*80-530*390mm | Modelo: | NL-LL-TN |
| Características: | Vida de servicio durable y larga | Marca: | INFITEK |
| Garantía: | 1 año | Fiabilidad: | Grado industrial |
| embalaje: | Cajón de madera/caja | ||
| Alta luz: | Equipo de manipulación SMT con pantalla táctil,Equipo de manipulación SMT XL,Control PLC de búfer NG |
||

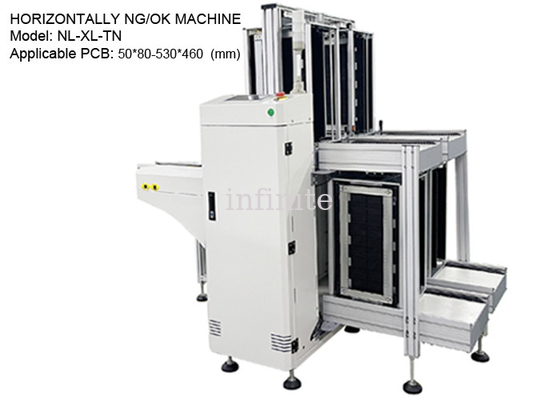

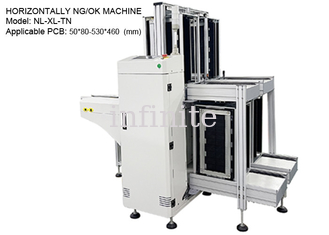

Máquina horizontal NG/OK - Transportador de separación de PCB NG y OK para PCB de tamaño XL |Equipo de manipulación de tableros INFITEK
La máquina INFITEK NL-XL-TN horizontalmente NG/OK es un equipo de manejo de placas utilizado en la línea de producción SMT.La función de la máquina Horizontally NG/OK es la separación automática de PCB buenos y PCB NG después del proceso AOI.La máquina AOI envía automáticamente el resultado de la inspección a la máquina NG/OK y este sistema transportador SMT separa automáticamente las PCB NG y las almacena en un cargador de PCB.NL-XL-TN es el modelo de máquina Horizontalmente NG/OK diseñado para PCB de tamaño XL.Aquí se pueden usar PCB con tamaños de 50*80 mm a 530*460 mm.El equipo de manejo de placas INFITEK tiene una variedad de diseños que se pueden usar en la transferencia de PCB SMT, DIP y PCBA.El equipo de manipulación de placas fabricado por INFITEK utiliza piezas originales y software y diseños desarrollados de forma independiente.
Nombre de la máquina: Máquina horizontalmente NG/OK
Modelo: NL-XL-TN
Tamaño de placa de circuito impreso: 50*80-530*460 (mm)
Tamaño de la revista PCB: 535*530*563 (mm)
Dimensiones de la máquina: 2330*1950*1250 (mm)
Est.Peso de la máquina: aprox.400 kg
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora. |
| Nº de revista | Transportador superior: 1 cargador, Transportador inferior: 1 cargador |
| Tiempo de reemplazo de la revista | Aproximadamente 30 segundos o especificar |
| Paso de indexación | 10.20.30.40mm o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 10 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
