Datos del producto:
|
| Solicitud: | NG y separación automática del PWB de la AUTORIZACIÓN en cadena de producción de SMT | Descripción: | Horizontalmente máquina de NG/OK (L PWB del tamaño) |
|---|---|---|---|
| Tamaño aplicable del PWB: | 50*80-445*330 milímetro | Modelo: | NL-L-TN |
| Características: | La durabilidad y la vida de servicio larga garantizaron | Marca: | INFITEK |
| Garantía: | 1 año | Fiabilidad: | Grado industrial |
| embalaje: | Cajón de madera/caja | ||
| Alta luz: | Sistema transportador de PCB horizontalmente,Sistema transportador de PCB tamaño L |
||

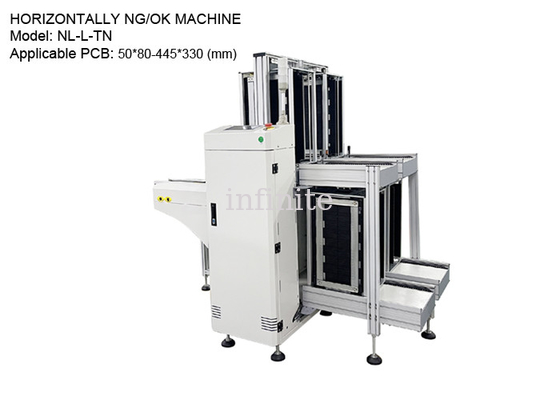

Máquina horizontal NG/OK - Transportador de separación de PCB NG y OK para PCB de tamaño L |Equipo de manipulación de tableros INFITEK
La máquina horizontal NG/OK de INFITEK es un equipo de manipulación de placas SMT que se utiliza para separar automáticamente las PCB OK y NG después del proceso AOI.Sigue automáticamente el resultado y el comando de la máquina AOI.Los PCB NG van automáticamente a la sección NG o Magazine para volver a probarlos o someterse a una inspección visual completa o un proceso de reparación.El modelo NL-L-TN está diseñado para PCB de tamaño L o PCB con tamaños de 50*80 mm a 445*330 mm.
Nombre de la máquina: Máquina horizontalmente NG/OK
Modelo: NL-L-TN
Tamaño de placa de circuito impreso: 50*80-445*330mm)
Tamaño de la revista PCB: 460*400*563 (mm)
Dimensiones de la máquina: 2065*1690*1250mm)
Est.Peso de la máquina: aprox.340 kg
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora. |
| Nº de revista | Transportador superior: 1 cargador, Transportador inferior: 1 cargador |
| Tiempo de reemplazo de la revista | Aproximadamente 30 segundos o especificar |
| Paso de indexación | 10.20.30.40mm o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 10 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
