Datos del producto:
|
| Solicitud: | Cargador de doble finalidad del PWB para el PWB del tablero desnudo y el PWB montado | Descripción: | PWB DESTACKER + CARGADOR de la REVISTA (L PWB del tamaño) |
|---|---|---|---|
| Tamaño aplicable del PWB: | 50*80-445*330 milímetro | Modelo: | LC-L-T |
| Características: | La durabilidad y la vida de servicio larga garantizaron | Marca: | INFITEK |
| Garantía: | 1 año | Fiabilidad: | Grado industrial |
| embalaje: | Caja de madera | ||
| Alta luz: | Cargador de placa desnuda de 12 segundos,Cargador de placa desnuda de 900 mm |
||

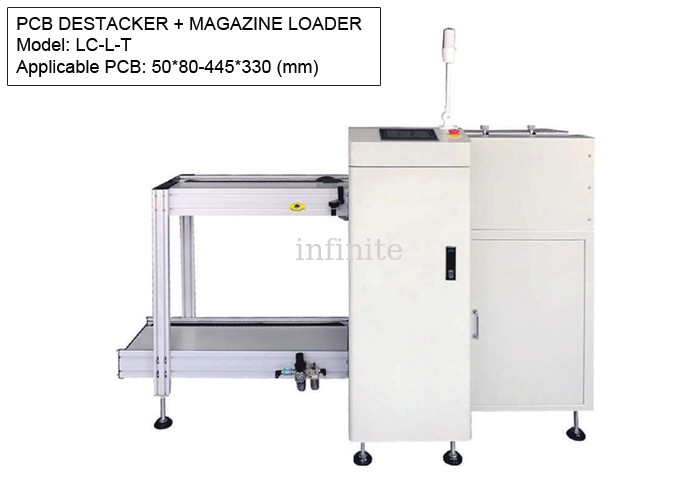

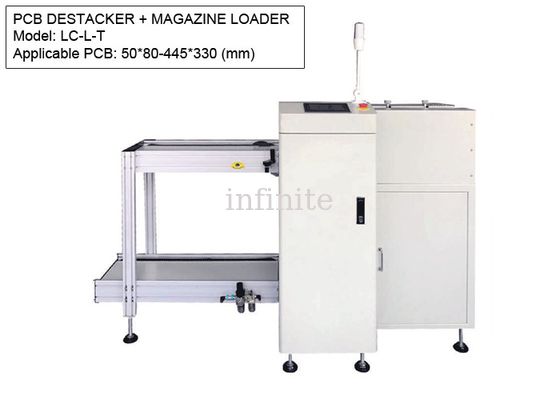

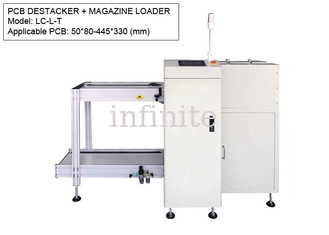

Desapilador de PCB + cargador de revistas - Cargador de PCB SMT de doble propósito para PCB de tamaño L |Equipo de manipulación de tableros INFITEK
INFITEK presenta nuestro equipo de carga de PCB de doble propósito con una oferta de doble beneficio en el proceso de transferencia de PCB en la línea de producción SMT, el INFITEK LC-LT PCB Destacker + Magazine Loader.Este equipo de manipulación de placas se puede utilizar para transferir placas de circuito impreso desnudas y también se puede utilizar como un cargador de placas de circuito impreso adecuado para el proceso de montaje de placas de circuito impreso de dos caras.Puede usar esta máquina como un apilador de PCB de placa desnuda y omitir el modo de transferencia de revistas.Si necesita transferir una PCB montada, solo necesita cambiar las funciones y usar Magazine Loader.
INFITEK fabrica una variedad de equipos de manejo de tableros y sistemas transportadores que se pueden usar en la línea de producción SMT, DIP y PCBA.
Nombre de la máquina: DESTACADOR DE PCB + CARGADOR DE CARGADOR (CARGADOR DE PCB DE DOBLE PROPÓSITO)
Modelo: LC-LT
Tamaño de PCB: Tamaño L - 50*80-445*330 (mm)
Tamaño de la revista PCB: 460*400*563 (mm)
Dimensiones de la máquina: 2185*935*1250 (mm)
Est.Peso de la máquina: aprox.220 kg
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora (cargador de PCB de doble propósito: puede funcionar como cargador de placa base o como cargador de revistas). |
| Nº de revista | Transportador superior: 1 revista, Transportador inferior: 2 revistas |
| Paso de indexación | 10.20.30.40mm o especificar |
| Capacidad máxima de PCB | 400 piezas (PCB de 0,6 mm de espesor) |
| Tiempo del ciclo | Aprox.12 segundos o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
