Datos del producto:
|
| Solicitud: | Cargador de doble finalidad del PWB para el tablero desnudo y PCBs montado | Descripción: | PWB DESTACKER + CARGADOR de la REVISTA (PWB de M Type) |
|---|---|---|---|
| Tamaño aplicable del PWB: | 50*80-330*250 milímetro | Modelo: | LC-M-TN |
| Características: | La durabilidad y la vida de servicio larga garantizaron | Marca: | INFITEK |
| Garantía: | 1 año | Fiabilidad: | Grado industrial |
| embalaje: | Caja de madera | ||
| Alta luz: | Cargador de PCB SMT de CA de 220 V,tamaño M del cargador de PCB SMT |
||
Desapilador de PCB + Cargador de revistas - Cargador de PCB SMT de doble propósito para PCB de tamaño M |Equipo de manipulación de tableros INFITEK

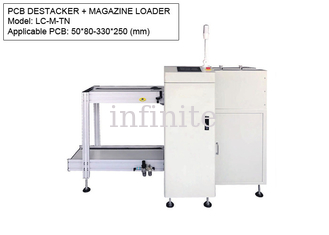

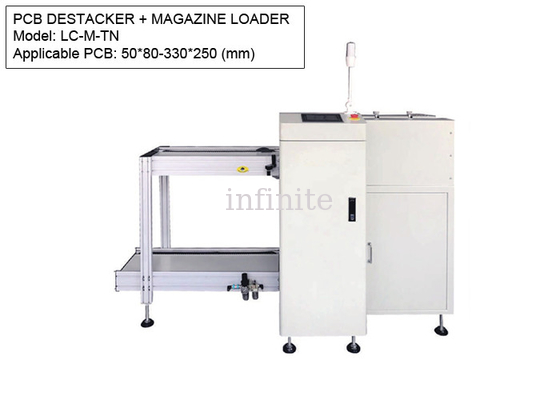

INFITEK LC-M-TN PCB Destacker + Magazine Loader es un cargador de PCB de doble propósito utilizado en la línea de producción SMT.Este equipo de manipulación de placas se puede utilizar como desapilador de PCB y cargador de revistas.El cargador de revistas + desapilador LC-M-TN está diseñado para PCB de tamaño M con tamaños de 50*80 mm a 330*250 mm.
Como apilador de PCB: esta función se utiliza para cargar la PCB de la placa desnuda en el siguiente proceso.
Como Magazine Loader: esta función se usa para cargar una PCB que ya tiene componentes SMD montados en un lado y es necesario volver al proceso de impresión y montaje SMT en el otro lado (PCB de montaje de 2 lados).
Nombre de la máquina: DESTACADOR DE PCB + CARGADOR DE CARGADOR (CARGADOR DE PCB DE DOBLE PROPÓSITO)
Modelo: LC-M-TN
Tamaño de PCB: Tipo M - 50*80-330*250 (mm)
Tamaño de la revista PCB: 355*320*563
Dimensiones de la máquina: 1850*855*1250
Est.Peso de la máquina: aprox.190 kg
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora (cargador de PCB de doble propósito: puede funcionar como cargador de placa base o como cargador de revistas). |
| Nº de revista | Transportador superior: 1 revista, Transportador inferior: 2 revistas |
| Paso de indexación | 10.20.30.40mm o especificar |
| Capacidad máxima de PCB | 400 piezas (PCB de 0,6 mm de espesor) |
| Tiempo del ciclo | Aprox.12 segundos o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
