Datos del producto:
|
| Solicitud: | Cargador y descargador de PCB en la línea de producción SMT | Descripción: | Cargador/descargador tipo L |
|---|---|---|---|
| Modelo: | LF-M-BN | Características: | Duradero - larga vida útil |
| Marca: | INFITEK | Garantía: | 1 año |
| Fiabilidad: | diseño para el uso industrial | embalaje: | Paquete de caja de madera |
| Alta luz: | Cargador de revistas de PCB tipo L,Cargador de revistas de PCB 330*250mm |
||

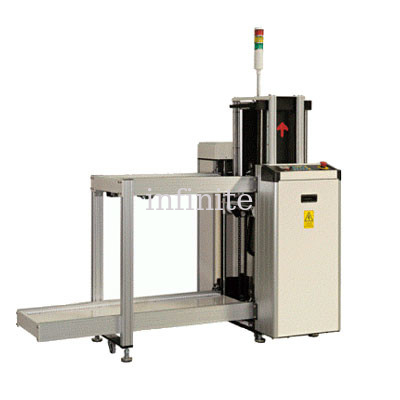

Cargador tipo L diseñado para PCB de tamaño M, PCB de 50 mm x 80 mm hasta 330 mm x 250 mm |Equipo de manipulación de tableros INFITEK

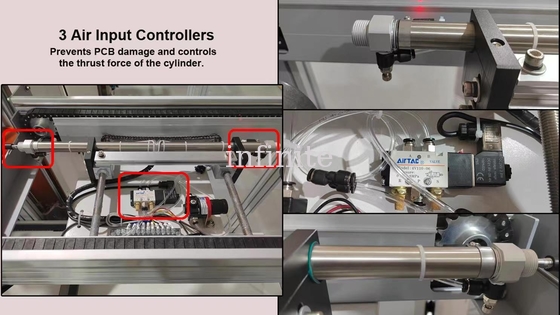

El cargador/descargador tipo L es el equipo utilizado para operar la placa superior o la placa inferior de la placa de circuito en la línea de producción SMT.El cargador y descargador de PCB generalmente se usa para cargar y descargar placas de PCB durante el proceso SMT.El cargador y descargador Infinite L Type tienen un diseño estable y firme, lo que hace que este equipo sea duradero y resistente.Nuestra máquina cargadora/descargadora tipo L está equipada con un panel de pantalla táctil suave y con una interfaz de control fácil de usar.INFITEKEl cargador/descargador tipo L está diseñado con buenas características de seguridad y un diseño de circuito de gas especial que evita la rotura de PCB.
CARGADOR TIPO L
Modelo: LF-M-BN
Tamaño de PCB aplicable: 50*80-330*250 (mm)
Tamaño de la revista PCB: 355*320*563 (mm)
Dimensiones de la máquina: 1150*1150*1205 (mm)
Peso de la máquina: 160 kg.
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Este equipo se utiliza para operar la placa superior o la placa inferior de la placa de circuito en la línea de producción SMT |
| Nº de revista | Transportador superior: 1 cargador, transportador inferior: 1 cargador |
| PCB de alimentación de tiempo | Segundos 6 Aprox.o especificar |
| Tiempo de reemplazo de la revista | Aproximadamente 30 segundos o especificar |
| Paso de indexación | 10.20.30.40mm o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
| ESPECIFICACIONES | ||||
| Modelo | Dimensión (L*W*H MM) | Tamaño de placa de circuito impreso (MM) | Tamaño del bastidor (L*W*H MM) | Peso (KG) |
| ULF-M-TN | 1150*1150*1205 | 50*80-330*250 | 355*320*563 | 160 |
| ULF-L-TN | 1350*1350*1205 | 50*80-445*330 | 460*400*563 | 220 |
| ULF-LL-TN | 1550*1550*1205 | 50*80-530*390 | 535*460*563 | 280 |
| ULF-XL-TN | 1550*1780*1205 | 50*80-530*460 | 535*530*563 | 320 |
