Datos del producto:
|
| Solicitud: | Cargador del vacío del PWB en cadena de producción de SMT | Descripción: | Cargador del PWB automático del vacío y de la revista de SMT |
|---|---|---|---|
| Modelo: | VL-M-TN | Tamaño de placa de circuito impreso: | 50*80-330*250m m |
| Características: | para la operación de carga automática de placas de doble cara y placa transceptora | Marca: | INFITEK |
| Garantía: | 1 año | Fiabilidad: | diseño para el uso industrial |
| embalaje: | Paquete de caja de madera | ||
| Alta luz: | Cargador de PCB SMT tipo vacío,Cargador de PCB SMT 330*250mm |
||

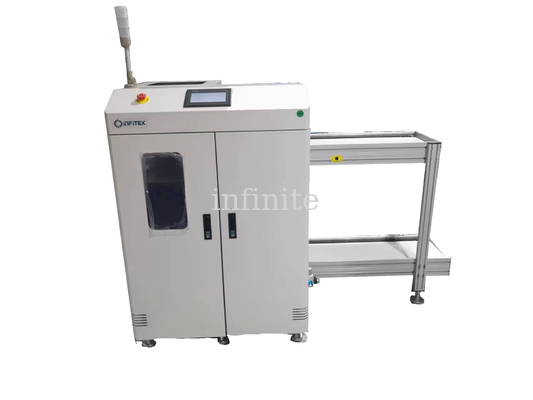

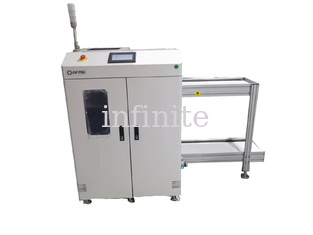

Cargador automático de PCB de vacío y revista SMT - Cargador de PCB 2 en 1, PCB de 50*80-330*250 mm |Manejo de placas INFITEK
El cargador de PCB tipo vacío es el equipo utilizado en la línea de producción SMT.La función principal de esta máquina es la carga automática de placas de doble cara y placa transceptora.El cargador de PCB tipo vacío infinito está diseñado con un circuito eléctrico multifuncional y un diseño de programa para poder proporcionar un rendimiento estable y garantizar la suavidad de la placa de alimentación PCB.Hecho de materiales duraderos con un diseño de estructura de plataforma de elevación de fundición integral estable para mejorar la estabilidad del equipo.El cargador de PCB tipo vacío infinito está disponible para diferentes tamaños de PCB.También aceptamos diseños personalizados.
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para la operación de carga automática de placas de doble cara y placa transceptora. |
| Nº de revista | Transportador superior: 1 revista, Transportador inferior: 2 revistas |
| Paso de indexación | 10.20.30.40mm o especificar |
| Capacidad máxima de PCB | 400 piezas (PCB de 0,6 mm de espesor) |
| Tiempo del ciclo | Aprox.12 segundos o especificar |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 300VA máx. |
| Presión del aire | 4-6 bar, 30 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
| ESPECIFICACIONES | ||||
| Modelo |
Dimensión (L*A*A MM) |
Tamaño de placa de circuito impreso (MM) |
Tamaño del estante (L*A*A MM) |
Peso (KG) |
| VL-M-TN | 1800*865*1250 | 50*80-330*250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445*330 | 460*400*563 | 240 |
| VL-LL-TN | 2450*1110*1250 | 50*80-530*390 | 535*460*563 | 280 |
| VL-XL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
Diagrama de operación
