Datos del producto:
|
| Solicitud: | Aleta del PWB/transportador de doble cara del inversor | Descripción: | Transportador de la aleta del inversor/PWB del PWB de SMT |
|---|---|---|---|
| Marca: | INFITEK | Modelo: | BI-350W-TN |
| Características: | Esta unidad se utiliza para invertir PCBs (180 o) para el proceso “de doble cara” | Garantía: | 1 año de garantía |
| Fiabilidad: | diseño para el uso industrial | embalaje: | Paquete de caja de madera |
| Resaltar: | Motor retráctil de aleta de PCB,aleta de PCB de 180 grados,inversor de PCB 445*35mm |
||

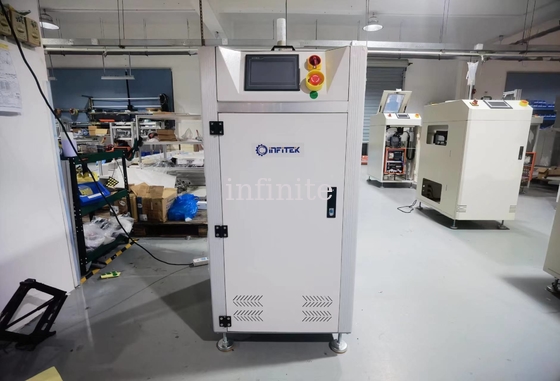

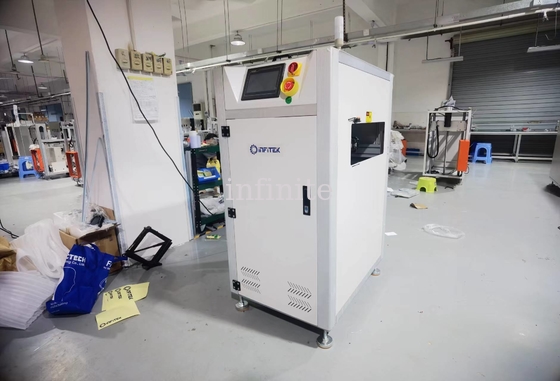

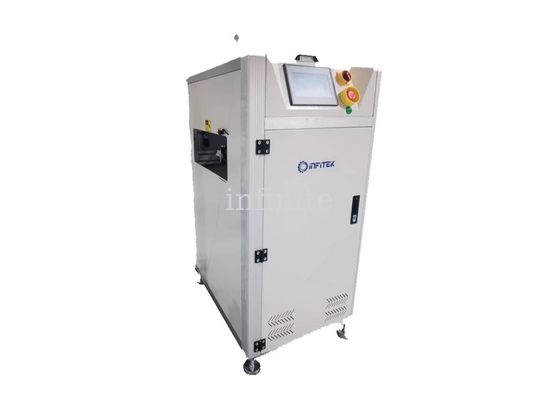

Inversor de PCB de línea de producción SMT para tamaño de PCB de 50*50 mm hasta 445*35 mm |Equipo de manipulación de tableros INFITEK
INFITEK SMT PCB Inverter / PCB Flipper Conveyor está diseñado para invertir (voltear) las placas y alimentarlas a la línea de producción desde un transportador integral tipo correa plana.El módulo transportador inversor de PCB / PCB Flipper de INFITEK SMT está diseñado para invertir (voltear) placas y alimentarlas a la línea de producción desde un transportador integral de tipo correa plana.Este sistema transportador SMT está diseñado con un panel de control de membrana de control LED "suave al tacto" fácil de usar.El inversor de PCB SMT de INFITEK / transportador con volteador de PCB tiene una elevación constante y precisa (motor retráctil) y un tornillo de avance de ajuste de ancho de riel de PCB fácil.Con diseño cerrado con limitador de giro que garantiza el más alto nivel de seguridad.El inversor/Flipper de PCB INFITEK está disponible en diferentes tamaños y se puede personalizar a pedido
INVERSOR de PCB / Transportador de Fliffer de PCB
Modelo: BI-350W-TN
Tamaños de PCB aplicables: 50*50-445*350 (mm)
Dimensiones de la máquina: 500*725*1250 (mm)
Peso de la máquina: aprox.120 kilos
Características:
| PARÁMETROS TÉCNICOS | |
| Descripción | Esta unidad se utiliza para invertir PCB (180 grados) para el proceso de "doble cara" |
| Tiempo del ciclo | Aprox.10 segundos |
| tipo de cinturón | cinturón oblato |
| Fuente de alimentación | AC1P110V/220V |
| Energía | 150VA máx. |
| Presión del aire | 4-6 bar, 1,1 l/min máx. |
| Altura de transporte | 900±20mm (o personalizado) |
| Dirección de transporte | De izquierda a derecha o de derecha a izquierda |
| ESPECIFICACIONES | |||
| Modelo |
Dimensión (L*A*A MM) |
Tamaño de placa de circuito impreso (MM) | Peso (KG) |
| BI-350W-TN | 500*725*1250 | 50*50-445*350 | 120 |
| BI-460W-TN | 600*856*1250 | 50*50-550*460 | 160 |
